GUI之基于Qt的插补算法演示

插补：机头走斜线或弧线时，需要 XY 同时到达某个点，就得需要 X 走一点 Y 走一点，这个算法过程就是 插补

所有插补算法推演只在第一象限，软件点数据密化放大数据后，会与直线/圆弧重合

1、逐步对比法直线插补

前置知识：

1
2
3

F>=0  F=F-|Y|
F<0  F=F+|X|

$$

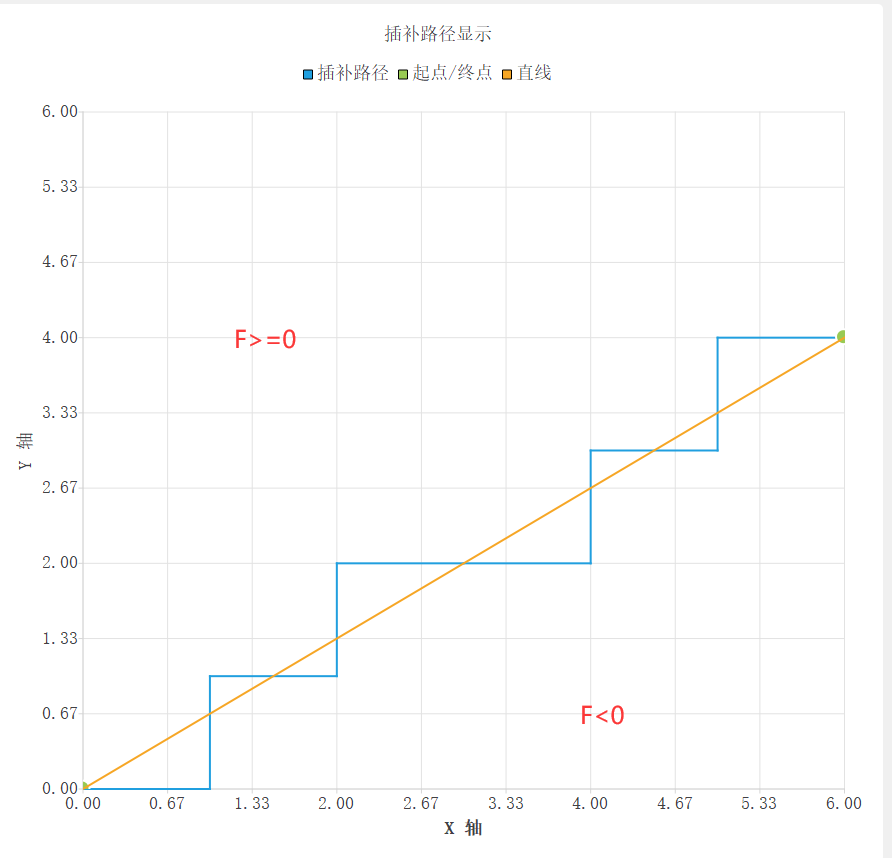

A(0,0) \ \ \ \ \ B(6,4)
$$

• 一开始要求得终点步骤，根据X与Y值，可以看出最多需要移动6+4次到达终点，所以终点判断为10
• 偏差判别是当前位置处于大于等于0的区域还是小于等于0的区域，如果是处于大于等于0的区域，可以看出来，此时需要X增加一步，才能趋于终点，如果当前位置处于小于0的区域，此时需要Y增加一步，那么映射到现实中，就是机器XY轴各向前动了一个脉冲，最终不断的交替运动到达终点
• 坐标给进就是偏差判别后的进步标志位，决定当前步骤X或Y哪一个前进
• 偏差计算就是根据上面的公式，以及当前坐标所在位置，计算出下一步的XY坐标给进
• 首先当前坐标肯定位于起点A(0,0)，根据偏差判别，此时需要X进一步，则坐标给进+X，此时F>=0，偏差计算代入F>=0 F=F-|Y|，F减去终点坐标Y值，得到下一次的偏差，此时完成一步，终点判断减去1。下一次再根据偏差判别进行 坐标给进与偏差计算，往复循环，直到终点判断为0，偏差计算的步数也来到了B(6,4)
• 根据坐标给进，依次按一格坐标移动XY，即可得到插补路径
• 如果坐标不在0点？在其他象限？把起点作为0点映射计算，然后再转换回去就行

根据计算过程可以整理参考简单伪代码如下

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22

comparedLine()
{
    int x,y,dx,dy,e,f;
    x = start.x();//起点坐标
    y = start.y();
    dx = abs(end.x() - start.x());//终点坐标减去起点坐标
    dy = abs(end.y() - start.y());
    e = dx + dy;//终点判断步数计算
    f = 0;

    draw(x, y);
    for(int i = 0; i < e; ++i) {
        if (f >= 0) {
                x++;
            f -= dy;
        } else {
                y++;
            f += dx;
        }
        draw(x, y);
    }
}

2、逐步对比法圆弧插补

前置知识：
$$
F>=0 \ \ \ \ \ \ F=F-2|Y|+1
\F<0 \ \ \ \ \ \ F=F+2|X|+1
\ 一象限顺时针，二象限逆，三象限顺，四象限逆
\
\F>=0 \ \ \ \ \ \ F=F-2|X|+1
\F<0 \ \ \ \ \ \ F=F+2|Y|+1
\一象限逆时针，二象限顺，三象限逆，四象限顺
\公式中的XY为终点坐标XY
$$

$$

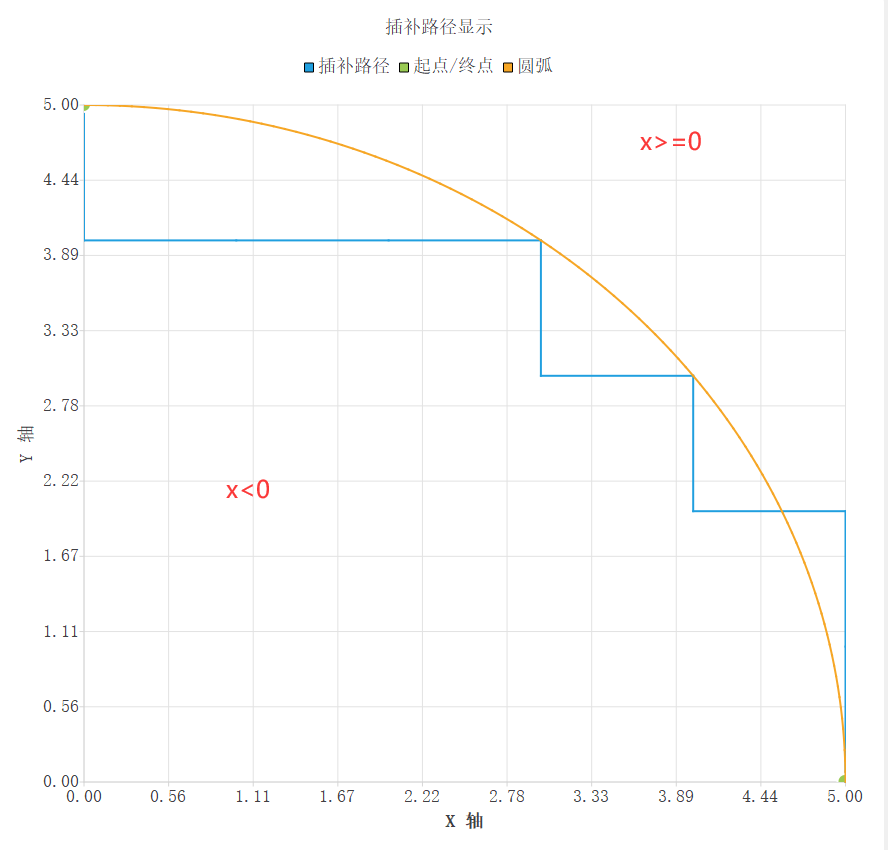

A(0,5) \ \ \ \ \ B(5,0)
$$

• 一开始要求得终点步骤，根据X与Y值，可以看出最多需要移动5+5次到达终点，所以终点判断为10
• 偏差判别是当前位置处于大于等于0的区域还是小于等于0的区域，如果是处于大于等于0的区域，可以看出来，此时需要Y减少一步，才能趋于终点，如果当前位置处于小于0的区域，此时需要X增加一步，那么映射到现实中，就是机器XY轴各向前动了一个脉冲，最终不断的交替运动到达终点
• 坐标给进就是偏差判别后的进步标志位，决定当前步骤X或Y哪一个前进
• 偏差计算就是根据上面的公式，以及当前坐标所在位置，计算出下一步的XY坐标给进
• 首先当前坐标肯定位于起点A(0,5)，根据偏差判别，此时需要Y退后一步，则坐标给进-Y，此时F>=0，显然这是个顺时针，偏差计算代入F>=0 F=F-2|Y|+1，得到下一次的偏差，此时完成一步，终点判断减去1。下一次再根据偏差判别进行 坐标给进与偏差计算，往复循环，直到终点判断为0，偏差计算的步数也来到了B(5,0)
• 根据坐标给进，依次按一格坐标移动XY，即可得到插补路径

根据计算过程可以整理参考简单伪代码如下

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21

comparedLine()

    int e=0,f=0,x=0,y=0;

    e = max(abs(end.x()), abs(end.y())) + max(abs(start.x()), abs(start.y()));
    x = abs(start.x());
    y = abs(start.y());

	draw(x, y);
    for(int i =0; i<e ; i++){
        if(f>=0){
            f = f-2*y+1;
            y--;
        } else {
            f = f+2*x+1;
            x++;
        }
        draw(x, y);
    }
}

3、数字积分法直线插补

前置知识：

• 累加寄存器：数字积分法的操作就是将路程分割n份，每 周期 累加一份，如果 溢出 就进给。一般溢出值就是单位1
• 因为实际运用问题，机器在存储数据时是采用二进制的形式。为了节省空间和加快运算，Max是多少，就采用多少位的 累加器 运算。也就是2^n-1，能放得下即可。比如终点E(7,5)，Max为7，采用三位（最大可存8）累加器计算。所以分割份数m总是2的次方，而且列表时也不写十进制，而是写二进制。

$$

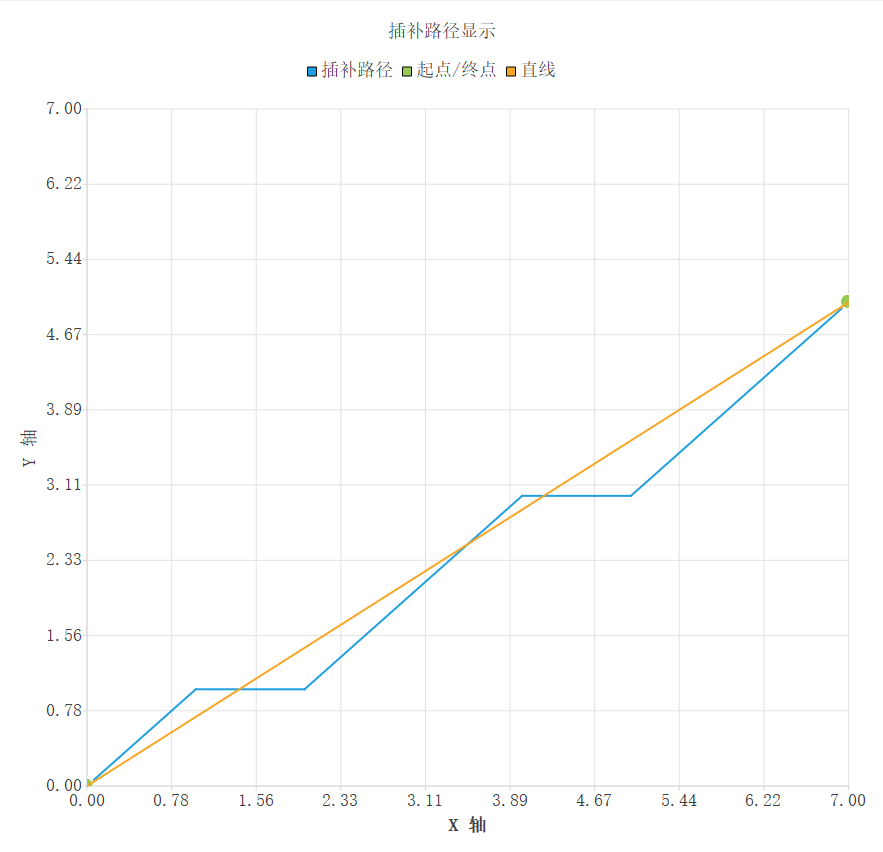

A(0,0) \ \ \ \ \ B(7,5)
$$

• ```c
  • 此计算分为X积分器,Y积分器
  • X积分器包括√vX、√rX、ΔX
  • X积分器包括√vY、√rY、ΔY
  • √vX保存终点的X坐标，√vY保存终点的Y坐标
  • √rX为 √rX=√vX+√rX ,当√rX运算累计值大于累加器值，视为溢出，使用累加器值减去√rX再赋值给√rX，同时ΔX因为累加器溢出+1
  • √rY为 √rY=√vY+√rY ,当√rY运算累计值大于累加器值，视为溢出，使用累加器值减去√rY再赋值给√rY，同时ΔY因为累加器溢出+1

    1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72

    - 一开始确定累加器，Max是多少，就采用多少位的 累加器 运算，比如终点B(7,5)，Max为7，采用三位（最大可存8）累加器计算，即2^3=8 - 在√vX保存终点的X坐标111（7），√vY保存终点的Y坐标101（5），其余都为0 - 然后开始计算，√rX与√rY固定不变，√rX=√vX+√rX，√rY=√vY+√rY，√rX或√rY如果任一超过累加器，视为溢出，使用累加器值减去√rX、√rY再赋值给√rX、√rY，同时ΔX、ΔY因为累加器溢出+1 [^如 ]: 111+111 > 2^3 -> 7+7-8 = 6 =110 - 往复循环，直到√rX与√rY都加上111减去累加器为0，当前位置也来到了B(7，5) - 根据ΔX、ΔY的值变化，依次按一格坐标移动XY，即可得到插补路径 | 步数 | √vX | √rX | ΔX | √vY | √rY | ΔY | | ---- | :--: | :------------: | :--: | :--: | :--: | :--: | | 0 | 111 | 0 | 0 | 101 | 0 | 0 | | 1 | 111 | 111（111+0） | 0 | 101 | 101 | 0 | | 2 | 111 | 110（111+111） | 1 | 101 | 010 | 1 | | 3 | 111 | 101（111+110） | 1 | 101 | 111 | 0 | | 4 | 111 | 100（111+101） | 1 | 101 | 100 | 1 | | 5 | 111 | 011（111+100） | 1 | 101 | 001 | 1 | | 6 | 111 | 010（111+011） | 1 | 101 | 110 | 0 | | 7 | 111 | 001（111+010） | 1 | 101 | 011 | 1 | | 8 | 111 | 000（111+001） | 1 | 101 | 000 | 1 | 根据计算过程可以整理参考简单伪代码如下 ```c ddaLine() { int vx, vy, rx=0, ry = 0; int dx=0, dy=0; float x, y = 0.0; x += start.x(); y += start.y(); dx = end.x() - start.x(); dy = end.y() - start.y(); vx = abs(end.x() - start.x()); vy = abs(end.y() - start.y()); rx += vx; ry += vy; int max_val = max(abs(vx), abs(vy)); // 数控技术中，对于分割数m牵扯到 寄存器 的概念。 // 也就是2^n-1，能放得下即可 比如终点(7,5)，max为7，采用三位8累加器计算。 int acc = 1; while (acc < max_val) { acc <<= 1; // 左移一位，相当于乘以2 } draw(x, y); for (int i = 0; i < acc; i++) { rx += vx; ry += vy; if (rx >= acc) { x++; rx -= acc; } if (ry >= acc) { y--; ry -= acc; } draw(x, y); } }

4、数字积分法圆弧插补

前置知识：

• 累加寄存器：数字积分法的操作就是将路程分割n份，每 周期 累加一份，如果 溢出 就进给。一般溢出值就是单位1

• 因为实际运用问题，机器在存储数据时是采用二进制的形式。为了节省空间和加快运算，Max是多少，就采用多少位的 累加器 运算。也就是2^n-1，能放得下即可。比如终点E(7,5)，Max为7，采用三位（最大可存8）累加器计算。所以分割份数m总是2的次方，而且列表时也不写十进制，而是写二进制。

1
2
3

$$

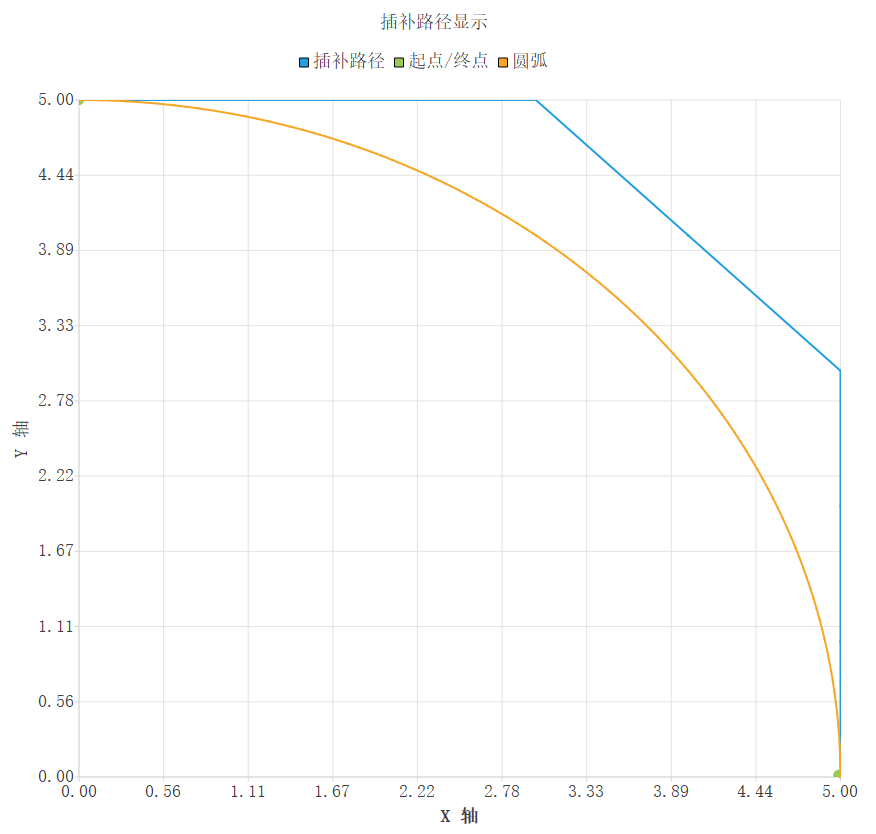

A(5,0) \ \ \ \ \ B(0,5)
$$

1
2
3
4
5
6
7
8
9

此计算分为X积分器,Y积分器
X积分器包括√vX、√rX、ΔX
X积分器包括√vY、√rY、ΔY
√vX保存起点的Y坐标，√vY保存起点的X坐标，注意这里与直线插补是反的
√rX为 √rX=√vX+√rX ,当√rX运算累计值大于累加器值，视为溢出，使用累加器值减去√rX再赋值给√rX，
    同时ΔX因为累加器溢出+1，此时另外一边的√vY+1
√rY为 √rY=√vY+√rY ,当√rY运算累计值大于累加器值，视为溢出，使用累加器值减去√rY再赋值给√rY，
    同时ΔY因为累加器溢出+1，此时另外一边的√vX+1
Ex与Ey为步数

• 一开始确定累加器，Max是多少，就采用多少位的 累加器 运算，比如终点B(0,5)，Max为5，采用三位（最大可存8）累加器计算，即2^3=8

• 在√vX保存起点的Y坐标0，√vY保存起点的X坐标101（5），Ex与Ey为步数5

• 然后开始计算，√rX=√vX+√rX，√rY=√vY+√rY，√rX或√rY如果任一超过累加器，视为溢出，使用累加器值减去√rX、√rY再赋值给√rX、√rY，同时ΔX因溢出-1时√vY-1，ΔY因溢出+1时√vX+1

• 往复循环，直到Ex与Ey都为0，当前位置也来到了B(0，5)

• 根据√rX、√rY的值变化，依次按一格坐标移动XY，即可得到插补路径

根据计算过程可以整理参考简单伪代码如下

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45

ddaCircle()
{
    int vx=0, vy=0, rx=0, ry=0, ex=0, ey = 0;

    vx = std::abs(end.x() - start.x());
    vy = std::abs(end.y() - start.y());

    int max_val = max(abs(vx), abs(vy));
    int acc = 1;
    while (acc < max_val) {
        acc <<= 1;
    }

    vx = start.y();
    vy = start.x();

    ex = std::abs(end.x()-start.x());
    ey = std::abs(end.y()-start.y());

    draw(x, y);
    for (int i =0; i<acc ; i++ ) {
        if(ex){
            rx += vx;
        }
       if(ey){
          ry += vy;
       }

       if(rx>acc){
           ex--;
           rx -= acc;
           vy--;
       }
       if(ry>acc){
           ey--;
           ry -= acc;
           vx++;
       }
        if(vy < start.y()){
            continue;
        }
       draw(x, y);
    }
}
